Wer eine Sprinkleranlage im Bestand umbauen, erweitern oder an neue Nutzungen anpassen will, braucht zuerst verlässliche Bestandsdaten. Genau hier liegt oft der Knackpunkt: Nicht die neue Technik ist das größte Risiko, sondern der alte, nur teilweise bekannte Bestand. Eine saubere Bestandsaufnahme mit Laserscan und TGA-Erfassung zeigt früh, wie Deckenhöhen, Trassen, Unterzüge, Regale, Leitungen und Einbauten tatsächlich verlaufen. Das spart Schleifen in der Planung, reduziert Überraschungen auf der Baustelle und macht Abstimmungen mit Fachplanung, Ausführung und Betrieb deutlich einfacher.

Inhalt

• Warum Sprinklerumbauten im Bestand so oft ins Stocken geraten
• Wo alte Pläne bei Sprinkleranlagen an ihre Grenzen kommen
• Was bei der Bestandsaufnahme wirklich erfasst werden sollte
• Laserscan und TGA-Aufnahme: ein starkes Duo
• Gerade im Herbst heikel: laufender Betrieb, volle Flächen, enge Zeitfenster
• Typische Problemstellen, die ohne präzise Daten teuer werden
• Wie belastbare Bestandsdaten die Fachplanung spürbar entlasten
• Was Auftraggeber davon ganz praktisch haben
• Mit FlyBot Services Michael Küpper den Bestand vor dem Umbau klar erfassen
• Kontakt für die Bestandsaufnahme
• Für wen und wofür das Ganze gedacht ist
• Einzugsgebiet & Service-Bereich

Warum Sprinklerumbauten im Bestand so oft ins Stocken geraten

Auf dem Papier sieht vieles erst einmal ordentlich aus. Eine Leitung verläuft gerade, die Decke wirkt frei, die Anschlussstelle scheint erreichbar. Vor Ort sieht die Sache dann oft anders aus. Da hängt plötzlich ein zusätzlicher Kabeltrassenstrang im Weg, ein Unterzug drückt die Höhe, alte Lüftungskomponenten nehmen Montagefläche weg oder Regalanlagen wurden über die Jahre anders gestellt als im Plan vorgesehen.

Genau solche Abweichungen sind bei Sprinklerumbauten kritisch. Schließlich geht es nicht nur um "passt irgendwie", sondern um präzise Anordnung, definierte Höhen, saubere Abstände und belastbare Koordination mit anderen Gewerken. Wenn diese Grundlage fehlt, beginnt das bekannte Nachjustieren: nochmal messen, nochmal abstimmen, nochmal umplanen. Das kostet Zeit, Nerven und meist auch Geld.

Wo alte Pläne bei Sprinkleranlagen an ihre Grenzen kommen

Revisionsunterlagen sind wichtig, keine Frage. Aber sie bilden den realen Bestand oft nur teilweise ab. Umbauten wurden nicht konsequent eingetragen, einzelne Stränge nachgerüstet, Decken verändert oder Flächen anders genutzt. Manchmal stimmen Achsmaße noch, die reale Einbausituation aber längst nicht mehr.

Bei Sprinkleranlagen ist das besonders heikel, weil schon kleine geometrische Unterschiede Folgen haben können. Ein paar Zentimeter in der Höhe entscheiden mitunter darüber, ob eine Leitung unter einem Träger vorbeikommt. Ein verschobenes Tor, eine neue Leuchte oder eine zusätzliche Versorgungstrasse kann Montagewege komplett verändern. Und wenn dann noch im laufenden Betrieb gearbeitet werden soll, wird aus einer kleinen Planabweichung schnell ein echter Projektstörer.

Was bei der Bestandsaufnahme wirklich erfasst werden sollte

Eine belastbare Bestandsaufnahme für einen Sprinklerumbau sollte mehr liefern als ein paar Stichmaße. Relevant sind unter anderem:

• reale Deckenhöhen und Unterkanten von Trägern
• vorhandene Leitungsführungen und Kreuzungspunkte
• Lüftungskanäle, Kabeltrassen, Beleuchtung und Abhängungen
• Regale, Maschinen, Bühnen oder Einhausungen
• Wand- und Deckendurchdringungen
• Schachtlagen und Anschlussmöglichkeiten
• Zugänglichkeiten für Montage und Wartung
• Bereiche mit engen Toleranzen oder geringer Montagefreiheit

Wichtig ist dabei nicht nur, dass etwas erfasst wird, sondern wie präzise und wie zusammenhängend. Einzelne Messpunkte helfen bei komplexen Deckenlandschaften selten weiter. Was gebraucht wird, ist ein vollständiges Bild der realen Situation.

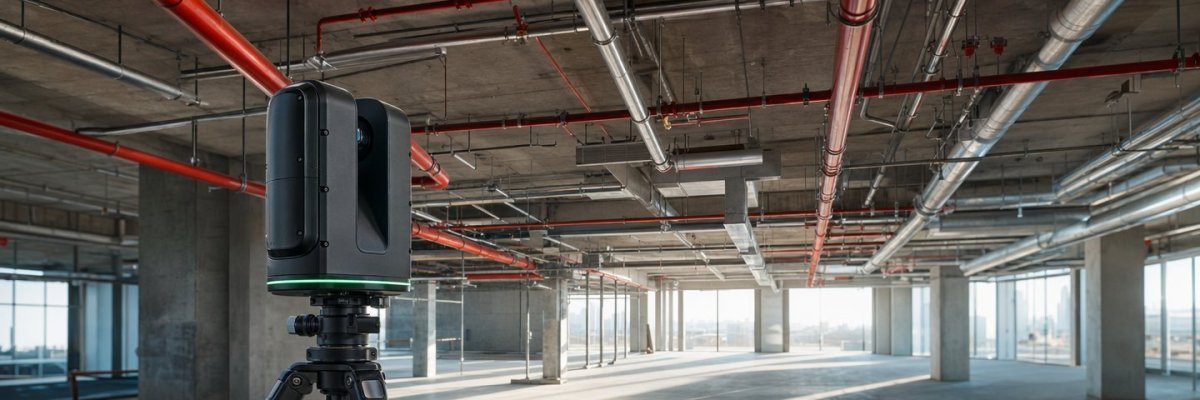

Laserscan und TGA-Aufnahme: ein starkes Duo

Genau an dieser Stelle spielt der Laserscan seine Stärke aus. Er bildet Räume, Deckenbereiche, Technikzonen und Einbauten flächig ab. Statt nur vermuteter Verläufe entsteht eine belastbare geometrische Grundlage. In Kombination mit einer gezielten TGA-Bestandsaufnahme wird daraus ein Arbeitsmodell, mit dem Planung wirklich weiterkommt.

Das ist gerade bei Sprinklerprojekten hilfreich, weil hier viele Dinge gleichzeitig betrachtet werden müssen: freie Höhen, Kollisionen, Anschlusslagen, Zugänglichkeiten und Schnittstellen zu anderen Gewerken. Der Scan zeigt nicht nur die große Linie, sondern auch die kleinen, oft entscheidenden Details. Eben jene Stellen, an denen Projekte sonst kippen.

FlyBot Services Michael Küpper setzt solche Aufnahmen dort ein, wo Bestandsgebäude nicht mehr sauber über Pläne erklärbar sind. Das betrifft Hallen genauso wie Gewerbebauten, Technikzonen oder komplexe Mischbereiche mit laufendem Betrieb.

Gerade im Herbst heikel: laufender Betrieb, volle Flächen, enge Zeitfenster

Wenn zum Jahresende Umbauten vorbereitet oder Brandschutzmaßnahmen nachgezogen werden, ist der Termindruck oft spürbar. Flächen sind belegt, Lager gut gefüllt, Produktionsbereiche eng getaktet. Gleichzeitig sollen Maßnahmen möglichst ohne größere Unterbrechung geplant werden. Klingt vertraut? Dann sind gute Bestandsdaten kein Luxus, sondern schlicht die Voraussetzung für vernünftige Entscheidungen.

Gerade in dieser Phase zeigt sich, wie wertvoll eine zügige und präzise Aufnahme ist. Statt mehrere Ortsbegehungen mit unterschiedlichen Beteiligten zu organisieren, steht eine gemeinsame Datengrundlage zur Verfügung. Das erleichtert Abstimmungen enorm – und verhindert, dass jede Fachdisziplin mit ihrem eigenen Lagebild arbeitet.

Typische Problemstellen, die ohne präzise Daten teuer werden

Ein paar Klassiker tauchen bei Sprinklerumbauten immer wieder auf. Leitungen sollen entlang einer Decke geführt werden, nur um vor Ort festzustellen, dass Beleuchtung, Lüftung oder Befestigungen den Weg blockieren. Anschlussbereiche wirken frei, sind aber wegen Höhenversätzen oder Einbauten schwer erreichbar. Oder die geplante Leitungsroute kollidiert mit einem Bereich, der im Betrieb gar nicht so ohne Weiteres zugänglich ist.

Auch die Nutzung selbst spielt hinein. In Lagerhallen verändern Regale, Sicherheitsabstände oder Fördertechnik die Anforderungen. In Bestandsgebäuden mit mehreren Umbauphasen ist die tatsächliche Leitungswelt über der Sichtdecke oft deutlich dichter als gedacht. Ohne präzise Aufnahme bleibt vieles Annahme – und Annahmen sind auf Baustellen selten die beste Währung.

Wie belastbare Bestandsdaten die Fachplanung spürbar entlasten

Planung wird nicht besser, nur weil mehr gezeichnet wird. Sie wird besser, wenn die Grundlage stimmt. Eine gute Bestandsaufnahme entlastet Fachplaner, weil weniger nachrecherchiert, weniger rückgefragt und weniger improvisiert werden muss. Leitungswege lassen sich realistischer anlegen. Kollisionen fallen früher auf. Montageabschnitte können sinnvoll vorbereitet werden.

Das ist auch für Abstimmungen mit Prüfbeteiligten, ausführenden Firmen und internen Projektteams hilfreich. Wer auf denselben Bestand schaut, spricht schneller über Lösungen statt über Widersprüche. Genau das macht Projekte ruhiger. Nicht spektakulär – aber enorm wirksam.

Was Auftraggeber davon ganz praktisch haben

Am Ende geht es nicht nur um Technik, sondern um Projektalltag. Eine präzise Bestandsaufnahme hilft dabei,

• Nachträge durch unerwartete Hindernisse zu reduzieren,
• Umbauphasen realistischer zu terminieren,
• Montagebereiche früh zu klären,
• Abstimmungen zwischen TGA, Brandschutz und Betrieb zu vereinfachen,
• die Ausführbarkeit vorab besser zu bewerten.

Und ja, oft sorgt das schlicht für mehr Ruhe im Projekt. Weniger Überraschungen, weniger hektische Umwege, weniger "Das haben wir vor Ort anders vorgefunden". Gerade im Bestand ist das eine Menge wert.

Mit FlyBot Services Michael Küpper den Bestand vor dem Umbau klar erfassen

Wenn Sprinkleranlagen im Bestand angepasst werden sollen, ist eine saubere Datengrundlage der sinnvollste erste Schritt. FlyBot Services Michael Küpper unterstützt bei der präzisen Erfassung von Gebäuden, Technikbereichen und komplexen Einbausituationen – mit Laserscan, TGA-Bestandsaufnahme und einem Blick für die Stellen, die in alten Unterlagen gern untergehen.

Ob Hallenbereich, Gewerbeimmobilie oder technischer Bestand mit vielen Schnittstellen: Ziel ist eine verlässliche Grundlage, mit der Planung und Ausführung belastbar arbeiten können.

Kontakt für die Bestandsaufnahme

Wenn Sie einen Sprinklerumbau, eine Erweiterung oder eine brandschutzbezogene Anpassung im Bestand vorbereiten, lohnt sich der Blick auf die reale Situation vor Ort. Gern unterstützt Sie FlyBot Services Michael Küpper mit einer präzisen Bestandsaufnahme als Grundlage für Planung, Abstimmung und Ausführung.
